黑色单分散聚合物微球结构的红外光谱分析

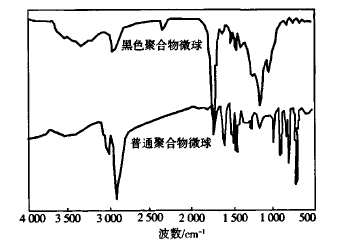

聚合物微球的红外光谱分析采用NicoletFT1703X红外光谱仪，样品制备采用溴化钾压片法，测试结果如下图所示。

微球的傅里叶变化红外光谱其中普通聚合物微球曲线中3450cm叫处为制样带进的水峰，3015cm-1处C—C伸缩振动峰较小，说明大部分的单体和交联剂进行了交联聚合，只有很少部分残留；l728cm-1处伸缩振动峰较强，归属于羰基，而1267cm-1附近也有弱吸收带，说明聚合物微球中含有羧羰基；2917，2846cm-1附近有强吸收峰，表明聚合物微球中含有饱和碳氢长链，而1600，1500cm-1处为苯环的骨架峰。而黑色聚合物微球曲线中2927cm一1处为饱和碳氢键振动峰；2300cm-1处为黑色活性染料苯环结构中CN键偏移；1733cm-1处伸缩振动峰极强，1267cm-1处也有弱吸收带，存在羧羰基键，且羰基峰明显比白球振动强，这表明黑色活性染料中含有酯基，使其振动更加明显；600cm叫处没有圆弧峰，所以3434cm-1处归属为芳胺N—H的伸缩振动峰，1150cm叫处的强吸收峰归属于C—N的伸缩振动，720cm-1处可能是N—H的摇摆振动；但普通聚合物微球曲线中3000cm-1处C—C没有伸缩振动峰，这表明染料单体与交联剂已全部聚合。

综上所述，黑色活性染料中含有双键、羧羰基等功能团，且已经通过双键成功接到了白球上。
